Racking Pailléid Dualgas Trom

Conas a Chinneann Tomhsaire Fráma Upright agus Cruth Próifíle Rátálacha Ualach Fíordhomhanda

Ní airí ábhartha seasta é an rátáil ualaigh atá clóite ar bhileog sonraíochta raca pailléid tionscail tromshaothair - is luach ríofa é a dhíorthaítear ón idirghníomhú idir grád cruach, tiús ailt (tomhas), céimseata próifíle, agus airde colún neamhbhraite. Is féidir le dhá raca le grád cruach comhionann agus an toilleadh sonraithe iad féin a iompar an-difriúil faoi ualach má bhíonn difríocht idir a gcuid próifílí díreacha. Is mór an tábhacht a bhaineann leis an idirdhealú seo agus meastacháin á ndéanamh ag soláthraithe nach liostaítear ach uimhir acmhainne gan an trasghearradh a shonrú.

Colún próifílí ina seasamh córas racála pailléid dualgas trom s foirmithe rolla go hiondúil i gcodanna oscailte nó leathdhúnta — is iad na cinn is coitianta ná C-chainéil, I-section, agus na próifílí teardrop nó bosca-cholún a úsáidtear in iarratais ardbhá. Tá cainéil C oscailte eacnamaíoch agus simplí le monarú ach tá ga níos ísle acu maidir leis an ais lag, rud a fhágann go bhfuil siad níos so-ghabhálaí i leith buckling cliathánach faoi chomhbhrú aiseach de réir mar a mhéadaítear airde. Dáileann colúin bhosca dúnta nó leathdhúnta ábhar níos faide ón ais neodrach sa dá threo, rud a fheabhsaíonn go mór an fhriotaíocht in aghaidh buckling - agus is é sin an fáth go n-úsáideann beagnach gach racáil os cionn 10 méadar próifílí dúnta bosca nó ballaí troma.

Is modh coitianta gearrtha costais é laghdú tomhsaire atá deacair a bhrath gan tomhas. Cailleann ainmniúil 2.0mm ina seasamh a tháirgtear ag tiús iarbhír 1.7mm thart ar 15% dá limistéar trasghearrtha agus sciar díréireach níos mó dá nóiméad táimhe. Is é an iarmhairt phraiticiúil ná raca a chomhlíonann an cumas ualaigh luaite faoi choinníollacha tástála saotharlainne idéalach ach a laghdaigh corrlaigh sábháilteachta faoi luchtú, tionchar nó fórsaí dinimiciúla eccentric an domhain ó oibríochtaí forklift. Ba cheart do cheannaitheoirí lamháltais íosta tomhsaire a shonrú i gconarthaí soláthair agus teastais ábhartha a iarraidh taobh le tuarascálacha cigireachta tríthoiseacha.

An Loighic Innealtóireachta Taobh thiar de Theorainneacha Sraonadh an Bhíoma in Feidhmchláir Dhualgais Throma

Ní imní aeistéitiúil amháin é sraonadh bíoma i racáil pailléid luchtaithe — is comhartha struchtúrach é a bhfuil impleachtaí díreacha aige ar athdháileadh ualaigh agus ar shláine cónascaire. Sonraítear i gcaighdeáin tionscail, lena n-áirítear cód racála FEM 10.2.02 agus GB/T 25820 na Síne, nár cheart go sáródh sraonadh léas cothrománach faoi ualach rátáilte iomlán span/200 mar theorainn inseirbhíse. I gcás réise léas caighdeánach 2,700mm, is ionann é seo agus uas-sraonadh lár-réise de 13.5mm. Ní ráthaítear teip láithreach má sháraítear an teorainn seo, ach léiríonn sé go bhfuil an bhíoma ag feidhmiú ar imeall a chlúdach dearaidh.

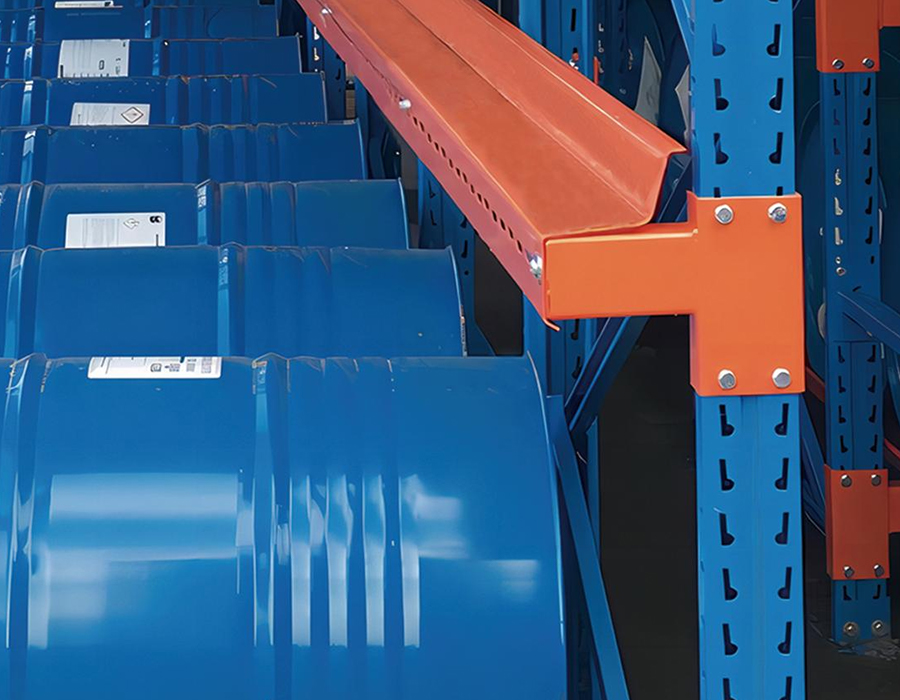

Is minic nach dtuigtear cad a tharlaíonn ó thaobh struchtúir de nuair a shraonann léasacha rómhór. Ní bristeadh léasa é an príomhriosca — is é an cónascaire beam-go-in seasamh a scaoileadh de réir a chéile faoi thimthriallta luchtaithe agus díluchtaithe arís agus arís eile. Úsáideann an chuid is mó de na córais racála pailléid tromshaothair cónascaire glasála sábháilteachta dubháin isteach ina n-oibríonn an cluaisín bíomaí sliotán pollta sa cholún ina seasamh. Nuair a shraonann agus go n-aisghabhann bíomaí arís agus arís eile faoi shocrúchán pailléid dinimiciúil, bíonn taithí ag an gcónascaire ar mhicreaghluaiseacht ag an bpointe teagmhála. Le himeacht ama, cruaíonn an obair seo an cruach ag barr an chromáin, rud a fhágann scoilteadh cluaisíní nó dífhoirmiú sliotán a laghdaíonn friotaíocht tarraingt amach an chónascaire i bhfad faoi bhun a luach rátáilte.

Ní i gcónaí an cur chuige ceartaitheach ná doimhneacht an bhíoma a mhéadú. Uaireanta is é an réiteach níos éifeachtaí ná leithead an bhá a laghdú - má dhéantar céim ó 2,700mm go 2,400mm réise laghdaítear go mór an t-uasmhóimint lúbthachta agus sraonadh gan meáchan cruach a mhéadú go comhréireach. Ár racaí pailléid tionscail tromshaothair atá deartha le cóimheasa réise-go-doimhneacht arna bhfíorú i gcoinne ríomhaireachtaí sraonadh iarbhír, ní hamháin táblaí ualaigh statacha, ag cinntiú go gcoimeádtar sláine cónascaire fadtéarmach thar shaolré seirbhíse iomlán an chórais.

Pallet Overhang agus a Éifeacht ar Dháileadh Luchtaithe Bhíoma

Glacann ríomhanna caighdeánacha ualaigh racála pailléid leis go bhfuil ualaí pailléid dírithe ar bíomaí agus an phailléid tacaithe go hiomlán idir an dá ráillí bhíoma. Go praiticiúil, is minic a chrochnaíonn pailléid aghaidh an bhíoma, suí go neamhshiméadrach idir ráillí, nó cuirtear a gcuid sreangáin ag rith comhthreomhar leis an léas seachas ingearach. Tugann gach ceann de na diallais seo isteach éalárnachtaí ualaigh nach dtugann na táblaí caighdeánacha acmhainne cuntas orthu, ach tarlaíonn siad go rialta i stórais ard-thréchuir.

Nuair a chrochann pailléad 100–150mm ar aghaidh an léasa tosaigh — mar is gnách le pailléid GMA ar leithid an chuan níos cúinge — aistrítear an t-ualachphointe éifeachtach ar aghaidh ón bplána fráma ina seasamh. Tugann sé seo isteach nóiméad tipping ar an bhíoma tosaigh nach mór don chónascaire seasamh in aghaidh chomh maith lena ualach lomadh ingearach. Is féidir leis an éileamh comhcheangailte a bheith níos mó ná friotaíocht tarraingthe amach rátáilte an chónascaire ag ualaí atá go maith faoi bhun acmhainn phailléid luaite an bhíoma. Tarlaíonn an éifeacht chéanna nuair a chuirtear pailléid le sreangóirí comhthreomhar le bíomaí, rud a chruthaíonn dhá ualach líne tiubhaithe seachas teagmháil dhromchla a dháileadh ar fud an bonn pailléid iomlán.

Maolú praiticiúil a úsáidtear i gcórais racála pailléid tromshaothair a láimhseálann pailléid neamhrialta is ea suiteáil barraí tacaíochta pailléid — tras-bhaill atá ingearach leis na bíomaí ag lárphointe an chuain. Soláthraíonn na barraí seo an tríú pointe teagmhála do phailléid, ag athrú luchtú pointe go luchtú dáilte agus ag laghdú sraonadh bíoma suas le 40% don mheáchan céanna pailléid. Coscann siad freisin pailléid ó titim idir bíomaí i gcás teip cónascaire bhíoma, ag cur feidhm sábháilteachta tánaisteach brí.

Comparáid a dhéanamh idir Leithead Frámaí Upright: Nuair a Bhfuil Frámaí Níos Doimhneacha Fiú an Costas

Doimhneacht an fhráma ina seasamh — is minic a shonraítear an toise a thomhaistear ó thaobh tosaigh le cúl idir an dá cholún dhíreacha atá mar fhráma — ag an íosmhéid is gá chun tacú leis an ualach fógartha, arb é 800mm nó 1,000mm nó 1,000mm go hiondúil do racáil roghnach aon-dhomhain chaighdeánach. Mar sin féin, tá tionchar díreach agus suntasach ag doimhneacht an fhráma ar chobhsaíocht an chórais racála i gcoinne fórsaí a bhíonn ag casadh ar ais, agus is geilleagar bréagach é an doimhneacht íosta a roghnú i ngach iarratas i dtimpeallachtaí tromshaothair.

I gcórais racála pailléid tromshaothair ard-bhá os cionn 10 méadar, is é an paraiméadar dearaidh rialaithe seachas an t-ualach aiseach amháin cóimheas caol na seasamh — a airde roinnte ar a laghad ga gyration. Brasann frámaí níos doimhne go bunúsach an upright ag achar cothrománach níos faide ó lárlíne an cholúin, rud a mhéadaíonn ga éifeachtach an chomhthionóil fráma agus a ardaíonn an t-ualach buckling criticiúil. Sin é an fáth go bhfuil údar maith leis an gcostas ábhartha breise a bhaineann le fráma 1,000mm nó 1,200mm go hiondúil trí laghdú ar mheáchan an ailt ina seasamh a cheanglaítear a fhritháireamh go páirteach ar chostas breise na mball bracing trasnánach níos leithne.

Sonraíocht Ancaire Bolt: Cén Fáth a bhfuil Neart Tarraingt Amach Níos Mó ná Neart Fiar

Glacann formhór na pearsanra stórais agus fiú go leor foirne soláthair leis go gcuireann boltaí ancaire raca in aghaidh fórsaí lomadh cothrománach go príomha - an brú cliathánach ó thionchair forklift nó gníomhaíocht seismeach. I ndáiríre, is é an cás ualaigh rialaithe d'ancairí bonn raca sa chuid is mó de na cumraíochtaí racála pailléid tromshaothair ná teannas ingearach tarraingt amach, ní lomadh cothrománach. Nuair a thuigtear é seo, aisiompaítear an loighic faoin gcaoi ar cheart ancairí a shonrú agus a iniúchadh.

Tá an mheicníocht simplí: nuair a bhíonn fráma raca faoi réir nóiméad claochlaithe - cibé acu ó ualach pailléid eccentric, tionchar forklift ar airde, nó luasghéarú cliathánach seismeach - ardaíonn an bonnphláta ar thaobh teannas an fhráma seachas sleamhnáin. Caithfidh an bolt ancaire ar an taobh sin seasamh in aghaidh an fhórsa ardaithe iomlán sa teannas. I gcás raca tromshaothair 10m ar airde arna luchtú go 4,000 kg in aghaidh an leibhéil thar chúig leibhéal, féadfaidh an fórsa ardaithe ríofa ag ancaire teannas faoi thionchar dearaidh dul thar 15-20 kN. Ní bhaineann ancairí caighdeánacha leathnaithe M12 i gcoincréit chaighdeánach amach toilleadh tarraingthe amach ach 8–12 kN ag brath ar dhoimhneacht an leabaithe agus ar an ngrád coincréit — i bhfad faoi bhun an éilimh.

Tá trí pharaiméadair fhíoraithe i gceist leis an gcur chuige sonraíochta ceart: neart comhbhrúiteach coincréite ag an suíomh suiteála (íosmhéid C25 don chuid is mó d’iarratais tromshaothair), doimhneacht leabaithe ancaire (ní hamháin fad bolta - an leabú éifeachtach tar éis tiús an bonnphláta agus aon grout leibhéalta a cheadú), agus achar imeall ón comhpháirteach nó imeall coincréite is gaire. Is iad torthaí tástála tarraingthe amach ó ancairí tástála suiteáilte ar an láthair an modh fíoraithe is iontaofa agus ba cheart go mbeadh gá leis ar aon tionscadal ina bhfuil an t-éileamh ardaithe ríofa ag druidim le níos mó ná 60 % d’acmhainn tarraingt amach chatalóg an ancaire.

Mar a Idirghníomhaíonn Sonraíocht Leithead Aisle le Cobhsaíocht Raca agus Roghnú Forklift

Leithead aisle in a racáil pailléid tionscail tromshaothair ní cinneadh bainistíochta tráchta amháin atá sa leagan amach — is srian innealtóireachta córais é a chinneann go comhuaineach cineál forklift, uasairde raca, ráta tréchuir, agus dlús stórála iomlán. Tá na hathróga seo cúpláilte go docht, agus má dhéantar ceann amháin a bharrfheabhsú gan na cinn eile a shamhaltú, cruthaítear torthaí suboptimal atá costasach a cheartú tar éis na suiteála.

Cruthaíonn na trí phríomhchatagóir aisle sraith ar leith de shrianta cascáideacha:

• Ais Leathan (3,500mm ): Freastalaíonn sé ar fhorklifts frithchothromaithe le gathanna caighdeánacha casaidh. Tá uasairde phraiticiúil an raca teoranta do thart ar 7-8m ag airde an chrainn forklift agus infheictheacht ag an ingearchló. Is é an dlús stórála an ceann is ísle de na trí chumraíocht, ach is airde an tsolúbthacht tréchur - is féidir le haon forklift sa chabhlach oibriú in aon aisle, agus níl aon oiliúint nó feithicil speisialaithe ag teastáil.

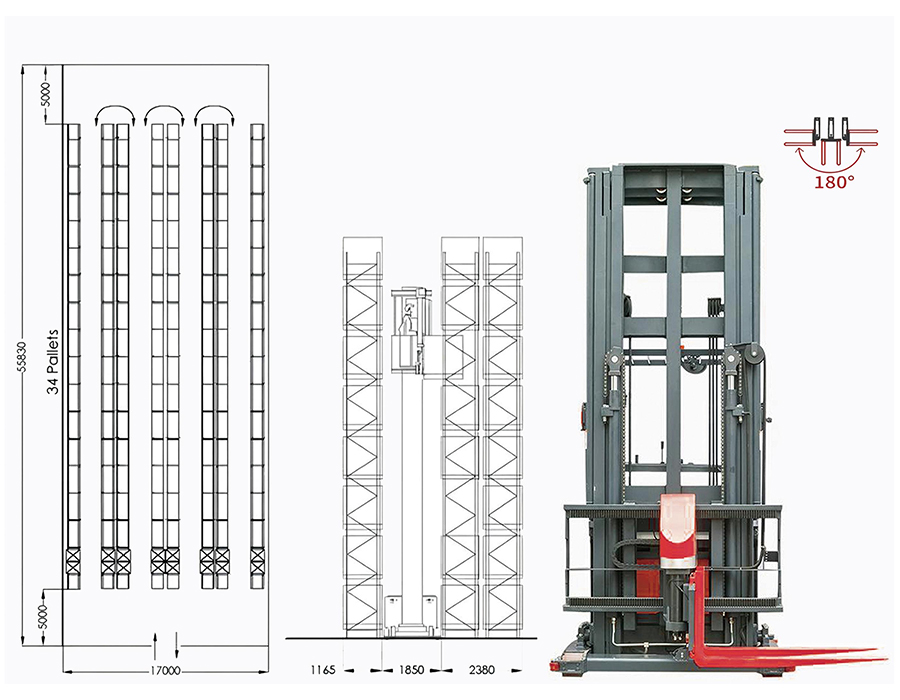

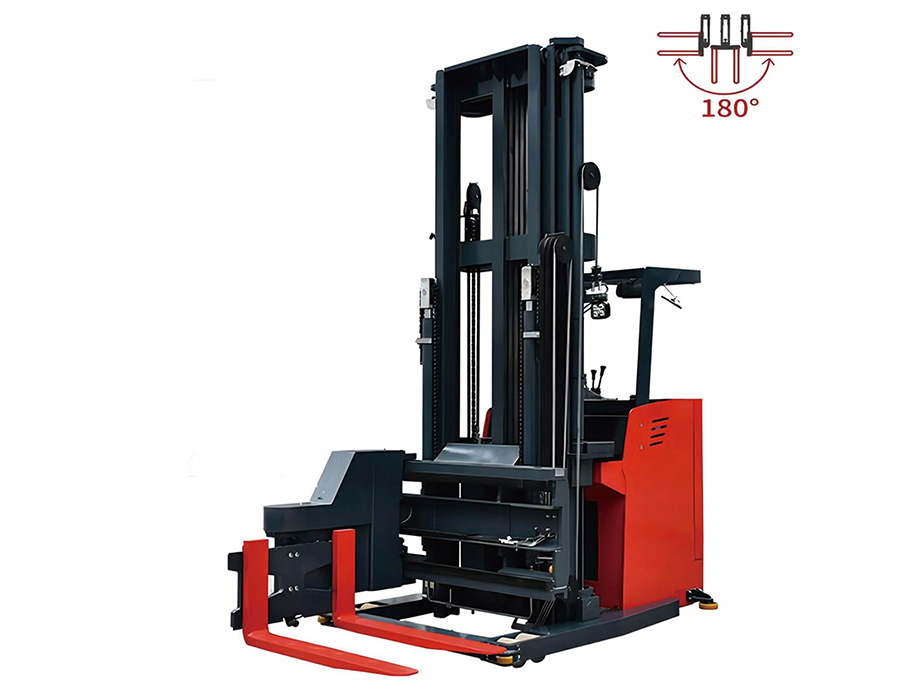

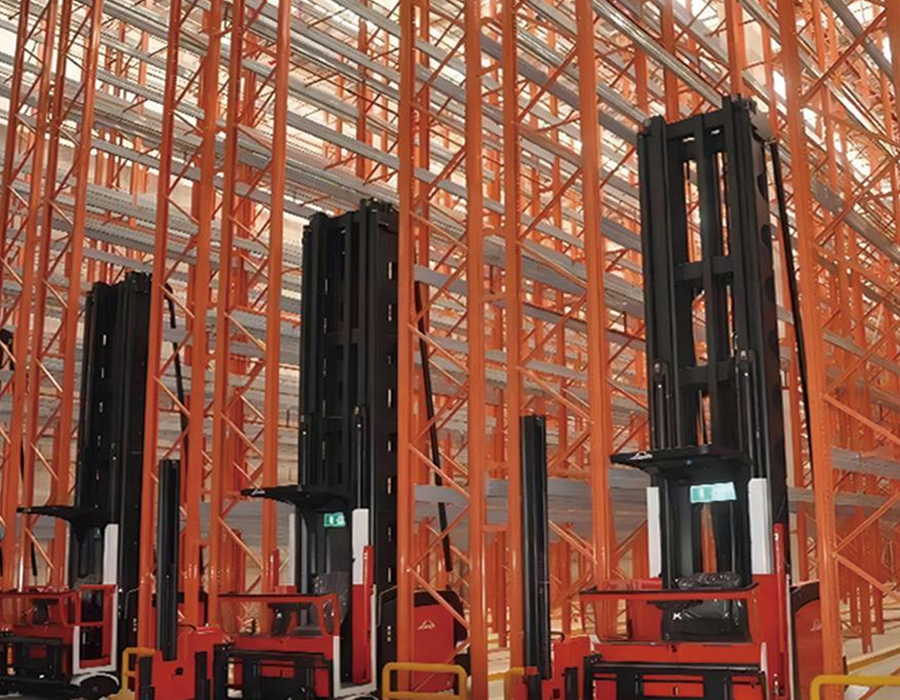

• Ais Chaol (1,800–2,200mm): Éilíonn sé trucailí sreangthreoraithe nó iarnróid-treoraithe pasáiste an-chúng (VNA) a oibríonn leis an oibreoir ardaithe taobh leis an ualach. Is féidir leis na trucailí seo 14m ar airde a bhaint amach agus dlús stórála a bhaint amach 40-50% níos airde ná leagan amach an trasnáin leathan. Mar sin féin, tá trucailí VNA aonfheidhme — ní féidir iad a úsáid le haghaidh oibríochtaí glactha nó seolta lasmuigh de na pasáistí raca, rud a éilíonn cabhlach ar leith frithchothromaíochta nó trucailí a bhaint amach le haghaidh limistéir stáitse.
• Aisle Trucail Reach (2,700–3,200mm): An chumraíocht is coitianta i gcórais racála pailléid tromshaothair nua-aimseartha, ag cothromú dlús agus solúbthacht. Síneann trucailí Reach a gcuid forcanna gan corp na feithicle a bhogadh, rud a ligeann dóibh oibriú i bpóirsí níos cúinge ná meaisíní frithchothromaithe agus airde 10-11m a bhaint amach. Is é an srian criticiúil ná íosleithead pasáiste do shocrúchán pailléid 90 céim - baineann sé seo go sonrach le gach samhail trucail agus treoshuíomh pailléid agus ní mór é a fhíorú i gcoinne sonraíocht bheacht an trucail, ní tábla cineálach.

Ag Huijian, tosaíonn ár bpróiseas innealtóireachta leagan amach leis an tsonraíocht forklift seachas deireadh a chur leis. Is earráid sheicheamhaithe choitianta é an córas raca a dhearadh ar dtús agus ansin forklift a roghnú a d'oirfeadh a cheanglaíonn leithead an aisle agus airde an raca a laghdaíonn éifeachtacht iomlán an stórais.

Cáilíocht Cumhdaithe Dromchla i dTimpeallacht Trom-Dleachta: Thar Chomhaireamh Micreon

Is é tiús sciath púdar an tsonraíocht is coitianta a luadh nuair a dhéantar comparáid idir cáilíocht bailchríoch dromchla idir soláthraithe racaí pailléid tionscail tromshaothair. Déantar tagairt go forleathan do shonraíocht chaighdeánach de thiús scannáin thirim 60-80 miocrón, agus comhlíonann an chuid is mó de na monaróirí creidiúnacha an tairseach seo. Mar sin féin, tá tiús sciath amháin ina thuar neamhiomlán ar fhriotaíocht creimeadh agus ar fhad saoil greamaitheachta brataithe i bhfíor-imshaoil ​​thionsclaíoch - is é an próiseas réamhchóireála sula gcuirtear púdar i bhfeidhm an athróg is tábhachtaí.

Is éard atá i gceist leis an seicheamh réamhchóireála caighdeánach do chruach racála tionsclaíoch ná díghrádú, picilte dromchla nó pléascadh lámhaigh chun scála an mhuilinn agus meirge a bhaint, fosfatáil chun sciath comhshó a chruthú a nascann go ceimiceach leis an dromchla cruach, agus sruthlaithe pasivation deiridh sula gcuirtear púdar i bhfeidhm. Is é an ciseal fosfáit an bunús greamaitheachta - gan é, déanfaidh bratuithe púdair a chuirtear i bhfeidhm ar chruach lom nó cruach nach bhfuil ullmhaithe go leor é a dhillaim ag imill ghearrtha agus criosanna imbhuailte laistigh de 12-24 mí i dtimpeallachtaí tais nó ceimiceacha, beag beann ar thiús an bhrataithe. Is tagarmharc cáilíochta bríoch é tástáil spraeála salainn in aghaidh an ISO 9227 ar íosmhéid 500 uair an chloig; ba cheart go mbeadh soláthraithe in ann deimhnithe tástála a sholáthar seachas sonraíochtaí amháin.

I gcás feidhmeanna stórála fuar ina n-oibríonn racáil ag teochtaí faoi -20 ° C, éiríonn bratuithe púdar poileistear caighdeánach brittle agus cailleann siad friotaíocht tionchair. Is iad bratuithe hibrideacha eapocsa-poileistir nó galbhánú te-tumtha na sonraíochtaí cuí sna timpeallachtaí seo. Is éard atá i gceist leis an rogha eatarthu ná comhbhabhtáil inrochtaineachta ó thaobh costais de: soláthraíonn galbhánú te-tumtha friotaíocht creimeadh fadtéarmach níos fearr agus maireann damáiste meicniúil gan dílamadh, ach ní féidir páirteanna galbhánaithe damáiste a dheisiú go páirce le péint, agus is féidir teagmháil a dhéanamh le comhpháirteanna atá brataithe le hibrideach. Leis na sé línte táirgeachta agus na próisis bhrataithe intí ag ár saoráid 58,000 méadar cearnach, coinnímid smacht díreach ar cháilíocht réamhchóireála ag gach céim - rud nach féidir le próisis brataithe ar conradh a ráthú go hiontaofa.

Cláir Fógraí Luchtaigh: Ceanglas Dlí nó Uirlis Phraiticiúil Sábháilteachta?

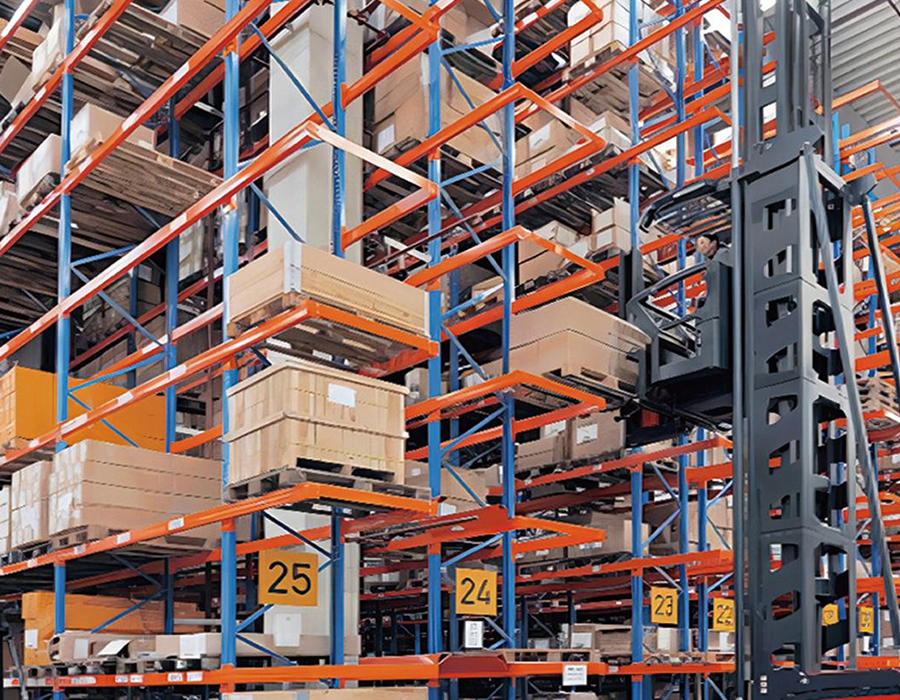

Cláir fógraí ualaigh — na plaiceanna atá suite ar racaí a thaispeánann uaslódálacha incheadaithe in aghaidh an chuain, in aghaidh an leibhéil bíoma, agus in aghaidh an fhráma ina seasamh — de dhíth faoi fhormhór na gcaighdeán náisiúnta racála tionsclaíochta, lena n-áirítear GB/T 25820 na Síne agus an European EN 15635. Go praiticiúil, is minic a láimhseáiltear iad mar fhoirmiúlacht chomhlíonta seachas mar uirlis oibríochta, a laghdaíonn a luach sábháilteachta go suntasach.

Ba cheart go gcuirfeadh fógra ualaigh a shonraítear i gceart le haghaidh córas racála pailléid tromshaothair níos mó ná uimhir toilleadh iomlán bá amháin in iúl. Áirítear an fhaisnéis seo a leanas i bhfógraí ualaigh atá úsáideach go hoibríochtúil:

• Ualach uasta in aghaidh an leibhéil bíoma (ní hamháin in aghaidh an bhá), ós rud é go n-oibríonn oibreoirí a dhéanann cinntí socrúcháin leibhéal ar leibhéal, ní bá ar bhá.
• Toisí uasta ualaigh aonaid - go háirithe teorainneacha forchrochtana pailléid agus cibé an nglacann an toilleadh dhá phailléid in aghaidh an leibhéal bíoma nó pailléid ró-mhór amháin.
• Acmhainn ualaigh íosta urláir sa limistéar, ionas gur féidir le bainisteoirí oibríochtaí crostagairt a dhéanamh i gcoinne aon athruithe ar choinníoll an urláir le himeacht ama.
• Déantóir an chórais racála, dáta suiteála, agus an caighdeán innealtóireachta dár dearadh an córas — faisnéis ríthábhachtach nuair a bhíonn deisiú nó síneadh damáiste á measúnú blianta tar éis é a shuiteáil.

Is é an dúshlán níos praiticiúla ná nach mbíonn fógraí ualaigh éifeachtach ach amháin nuair a thuigeann an pearsanra atá á léamh cad is brí leis na huimhreacha i gcomhthéacs a bhfardal iarbhír. Is uimhir theibí chuig oibreoir forklift é toilleadh 2,000 kg in aghaidh an leibhéal bíoma mura bhfuil sé aistrithe go comhaireamh pailléid ar leith agus tagairt cineáil táirge. Tuairiscíonn áiseanna a fhorlíonann an fógra ualaigh caighdeánach le cárta tagartha a bhaineann go sonrach le táirge - mar shampla, "2 phailléid ar a mhéad de Tháirge A, nó 1 phailléid de Tháirge B in aghaidh an leibhéil" - go bhfuil níos fearr ag baint le hoibreoir na teorainneacha ualaigh ná na cinn nach ndéanann ach an fógra caighdeánach innealtóireachta a phostáil.
