Conas Ba Chóir do Shrianta Airde Soiléire Gach Cinneadh Seilfeanna Mezzanine a Thiomáint

Is í airde inmheánach shoiléir — an toise ingearach inúsáidte ón urlár críochnaithe go dtí an bac is ísle thuas — an paraiméadar aonair is sriantaí in aon seilfeanna mezzanine tionscadal córais, ach is minic a thomhaistear é ag pointe nó dhó san fhoirgneamh seachas é a mhapáil go córasach trasna lorg iomlán na suiteála. Cruthaíonn struchtúir dín, duchobair HVAC, píopaí um chosc dóiteáin, daingneáin soilsithe, agus bíomaí rúidbhealaigh craein srianta airde logánta a d'fhéadfadh titim i bhfad faoi bhun na hairde soiléir ainmniúla a luaitear i sonraíocht an fhoirgnimh. Nuair a shuiteáiltear córas seilfeanna ardán cruach mezzanine stórais gan suirbhé cuimsitheach ar bhacainn lastuas de ghnáth ní aimsítear coinbhleachtaí struchtúracha ach amháin le linn na suiteála, rud a éilíonn athródú costasach bhíoma nó laghdú airde mezzanine.

An ríomh íosairde soiléir do dhá leibhéal seilfeanna mezzanine system ní mór dóibh gach ceann díobh seo a leanas a shásamh ag an am céanna: an spás cloiginn soiléir a theastaíonn ar urlár na talún faoin deic mezzanine (go hiondúil 2,400–2,700mm le haghaidh rochtana pearsanra le trealamh láimhseála ábhar); doimhneacht struchtúrach an deic mezzanine féin, lena n-áirítear bíomaí príomhúla, giarsaí tánaisteacha, agus deicáil (go hiondúil 250–450mm ag brath ar réise agus ualach); an spás cloiginn soiléir a theastaíonn ar leibhéal an urláir mezzanine (arís íosmhéid 2,400–2,700mm, níos mó má shuiteálfar aonaid racála nó seilfeanna arda os cionn an mezzanine); agus ceanglais imréitigh um chosc dóiteáin, a shainordaíonn i go leor dlínsí bearna íosta idir barr an stórais agus sraonairí spréálaigh de 450–600mm. Trí na sraitheanna seo a chur leis is minic go bhfaightear íosairde soiléir foirgnimh de 6.5-7.5m le haghaidh córas racaithe urláir mezzanine dhá leibhéal feidhmiúil, rud a chuireann deireadh le go leor foirgneamh stórais níos sine ó bhreithniú gan aon mhodhnú struchtúrach suntasach.

Sa chás go bhfuil airde an fhoirgnimh teorannach, is é laghdú doimhneacht struchtúrach an deic mezzanine an príomh-luamhán. Trí bhunstruchtúr traidisiúnta I-bhíoma a aistriú go bíomaí ceallacha — bíomaí cruach le hoscailtí gréasáin ciorclach nó heicseagánacha — is féidir le seirbhísí cosúil le píopaí sprinkler agus seoladán leictreach dul tríd an ngréasán bíoma seachas faoina bhun, ag aisghabháil 150-300mm de dhoimhneacht struchtúrach gan laghdú a dhéanamh ar acmhainn ualaigh bíoma. Is féidir leis an athrú dearadh aonair seo foirgneamh imeallach a dhéanamh indéanta le haghaidh suiteáil iomlán córas seilfeanna mezzanine.

Leagan Amach Eangaí Colún agus A Éifeacht Chascáideach ar Oibríochtaí ar an Urlár Talún

Ní ceist struchtúrach amháin atá sa ghreille colún de chóras seilfeanna ardán cruach mezzanine stórais - is cinneadh pleanála spáis é a mhúnlaíonn go buan conas is féidir an t-achar talún faoin mezzanine a úsáid le haghaidh shaolré na suiteála. Cruthaíonn colúin a chuirtear gan tagairt do shreabhadh ábhar urlár na talún, leagan amach an phasáiste racaireachta, nó gathanna casadh trealaimh bacainní a laghdaíonn fóntais urlár na talún i bhfad níos mó ná lorg fisiceach na gcolún féin.

Ní chuireann colún atá suite i lár aisle forklift pleanáilte bac ar an aisle sin amháin - cuireann sé brú ar aisle a d'fhéadfadh bánna stórála cóngaracha a chomhbhrú, fad an tsraithe raca a laghdú, nó criosanna marbh a chruthú sa chéimseata cúinne timpeall an cholúin atá ró-chúng le haghaidh gnáth-raca pailléid ach atá ró-leathan le fágáil folamh. Is féidir leis an éifeacht charnach a bhaineann le droch-shuíomh colún sa chrios urlár na talún suíomhanna racála inúsáidte a laghdú 15-25% i gcomparáid le leagan amach ina ndearnadh an eangach colún a chomhordú le leagan amach an raca ón tús.

Is é an cur chuige pleanála praiticiúla ná an leagan amach racaí agus aisle ar an urlár na talún a bhunú ar dtús, ansin greille an cholúin mezzanine a shainiú chun lárlínte na gcolún a ailíniú le sraitheanna seasamh raca seachas le hionaid raca aisle. Ciallaíonn sé seo go dtiteann colúin idir ionaid stórála seachas laistigh de na pasáistí, rud a íoslaghdaíonn an tionchar oibríochta. Sa chuid is mó de na cumraíochtaí caighdeánacha racála pailléid le leithead bhá 2,700mm agus aisles 3,500mm ar leithead, tá greille colún de thart ar 5,400mm (leithead dhá bhá) sa treo stórála agus 8,000–10,000mm sa treo aisle inoibrithe. Tosaíonn eangacha níos leithne ná 10,000mm le bíomaí príomhúla i bhfad níos doimhne a bheith ag teastáil chun sraonadh faoi ualaí urláir mezzanine a rialú, ag méadú doimhneacht struchtúrach agus ag caitheamh spás cloiginn.

Roghnú Ábhair Dhiceála: Comhbhabhtáil Struchtúrtha agus Oibríochtúil ar fud na Roghanna Coiteanna

An ciseal deicála de a córas racála urláir mezzanine — an dromchla a shuíonn ar bharr an struchtúir ghairis thánaisteach agus a fhoirmíonn an t-ardán inúsáidte — sonraítear é i roinnt ábhar iomaíoch, a bhfuil saintréithe struchtúracha, oibríochtúla agus cothabhála ar leith ag gach ceann díobh. Is annamh a bhíonn an rogha simplí mar go bhfuil difríocht idir na riachtanais rialaithe idir an dromchla urláir mezzanine (áit a siúileann pearsanra agus a n-oibríonn an trealamh) agus aon seilfeanna racála atá suiteáilte os a chionn (a éilíonn bonn cothrom, ualaigh dáileacháin).

Is é bord na gcáithníní atá nasctha le roisín an tsonraíocht deicéireachta is coitianta i gcórais seilfeanna mezzanine atá beartaithe le haghaidh oibríochtaí piocadh láimhe, go príomha toisc go ndéanann a thrasghearradh tiubh ualaí pointe a dháileadh ó bhunanna na gcosa racála thar limistéar teagmhála níos leithne agus go soláthraíonn sé dromchla siúil ciúin neamh-duillín. Is é an ceanglas suiteála criticiúil go gcaithfear painéil RBPB a thacú go hiomlán feadh na gceithre chiumhais go léir - is cúis le dílamadh forásach nuair a bhíonn luchtú dinimiciúil arís agus arís eile idir na giarsaí tánaisteacha ag lárphointe an phainéil nuair nach dtacaítear leis. I dtimpeallachtaí ina bhfuil aon nochtadh taise — lena n-áirítear réamhsheomraí fuarstórála ard-taise agus limistéir chuan luchtaithe — is é RBPB aghaidh feanólach nó pláta cruach an tsonraíocht chuí, toisc go n-ardaíonn RBPB caighdeánach ag na himill agus go gcailltear sláine struchtúrach laistigh de 12-18 mí ó theagmháil rialta taise.

Riachtanais Roinnt Dóiteáin agus Mar a théann siad i gcion ar Leagan Amach Seilfeanna Mezzanine

Athraíonn córas seilfeanna ardán cruach mezzanine stórais próifíl riosca dóiteáin an fhoirgnimh ina bhfuil sé, agus is minic go mbíonn ceanglais údaráis dóiteáin maidir le roinnt, cosc agus imeacht ar na fachtóirí rialála is sriantaí i ndearadh mezzanine — níos mó ná ualach struchtúrach nó airde foirgnimh i go leor tionscadal. Le tuiscint na gceanglas seo sula mbíonn dearadh an leagan amach curtha i gcrích, cuirtear cosc ​​ar an gcás ina bhfuil gá le hathchumrú mór a dhéanamh ar dhearadh mezzanine atá fónta ó thaobh struchtúir de chun comhlíonadh dóiteáin a bhaint amach.

Is í an phríomhcheist ná go gcruthaíonn urlár mezzanine spás faoi iamh a iompraíonn mar urrann dóiteáin ar leith is cuma an bhfuil sé iata go fisiciúil le ballaí. Déileálann an chuid is mó de na cóid foirgníochta agus léirmhínithe na n-údarás dóiteáin leis an taobh íochtair den deic mezzanine mar uasteorainn nach mór a bheith rátáilte ó dhóiteán go caighdeán sonraithe nó clúdach sprinkler a sholáthar faoina bhun amhail is dá mba sheomra iata é. Go praiticiúil, ciallaíonn sé seo go n-éilíonn suiteáil córas seilfeanna mezzanine i bhfoirgneamh ina bhfuil córas sprinkler leibhéal díon atá ann cheana féin beagnach i gcónaí cinnirí sprinkler breise suiteáilte sa spás fo-mezzanine, agus go minic bíonn gá le sraith bhreise sprinklers ag nó díreach faoi dhromchla an deic mezzanine chun an t-urlár thuas a chosaint.

Cuireann ceanglais éalaithe srianta breise ar leagan amach. Éilíonn an chuid is mó de na cóid dóiteáin dhá bhealach éalaithe neamhspleácha ó aon achar urláir mezzanine ina mbíonn pearsanra i láthair go rialta, le hachair taistil uasta go dtí staighre de 18-45 méadar ag brath ar dhlínse agus ar rangú áitíochta. I gcás suiteálacha móra seilfeanna mezzanine, is minic a shainordaíonn sé seo dhá staighre suite chun freastal ar fhoircinn eile an ardáin, a ídíonn achar urláir mezzanine agus a éilíonn oscailtí comhfhreagracha tríd an struchtúr deic mezzanine a chaithfear a fhrámú agus a chosaint ar imeall. Is é an toradh a bhíonn ar shuíomhanna staighre a phleanáil mar iar-smaoineamh — tar éis leagan amach na seilfeanna a bheith tugtha chun críche — go minic bíonn staighrí a théann salach ar bhána seilfeanna nó nach féidir leo an fad taistil riachtanach a bhaint amach gan tríú staighre.

Sonraíocht Ualach Beo le haghaidh Seilfeanna Mezzanine: Cad a Chlúdaíonn an Luach Dearaidh i ndáiríre

Is é an t-ualach beo deartha do chórais racála urláir mezzanine — arna shloinneadh go hiondúil i kN/m² nó tona in aghaidh an mhéadair chearnaigh — an tsonraíocht is suntasaí a luaitear i dtograí soláthraithe, ach is é seo an figiúr is minice a mhíthuiscint ag ceannaitheoirí. Is toimhde ualach dáilte go haonfhoirmeach (UDL) é an rátáil ualaigh bheo a chuirtear i bhfeidhm ar fud an achair urláir mezzanine iomlán chun críocha dearadh struchtúrach. Ní léiríonn sé an t-ualach uasta is féidir a chur ag aon phointe amháin, agus ní thugann sé cuntas ar éifeachtaí dinimiciúla ó threalamh ag gluaiseacht nó ualaí tiubhaithe ó bhunanna cos racála.

Ní chiallaíonn mezzanine atá deartha go 5 kN/m² (thart ar 500 kg in aghaidh an mhéadair chearnaigh) gur féidir le gach méadar cearnach 500 kg de racáil móide 500 kg de tháirge a iompar ag an am céanna — is é an figiúr 5 kN/m² an liúntas comhcheangailte le haghaidh struchtúr, stórála agus áitíochta. Ina theannta sin, tá an dáileadh a ghlactar leis sa ríomh UDL aonfhoirmeach, ach díríonn córais racála ualach ar bhunphointí na gcos. Díríonn bá caighdeánach seilfeanna fadréise le lorg 2,400mm × 600mm agus toilleadh 1,500 kg a luchtú ar cheithre theagmháil bonnphláta, agus limistéar teagmhála b'fhéidir 60mm × 60mm ag gach ceann acu. Féadfaidh an brú urláir logánta ag gach pointe teagmhála a bheith deich go cúig huaire déag an UDL ainmniúil, rud a chiallaíonn go gcaithfear an struchtúr deicála agus giarsaí tánaisteach a sheiceáil le haghaidh polladh áitiúil agus lúbthachta faoi ualaí tiubhaithe chomh maith leis an seiceáil UDL domhanda.

Ag Huijian, déantar ár ndearthaí córais seilfeanna mezzanine a fhorbairt trínár n-ionad T&F tiomnaithe, le ríomhanna struchtúracha a thugann aghaidh go sainráite ar ualaí bonnphointe cos domhanda agus logánta araon - an teaglaim a léiríonn conas a fheidhmíonn urláir mezzanine i ndáiríre i seirbhís, seachas mar a léirítear iad ar bhileog sonraíochta rátála ualaigh simplí.

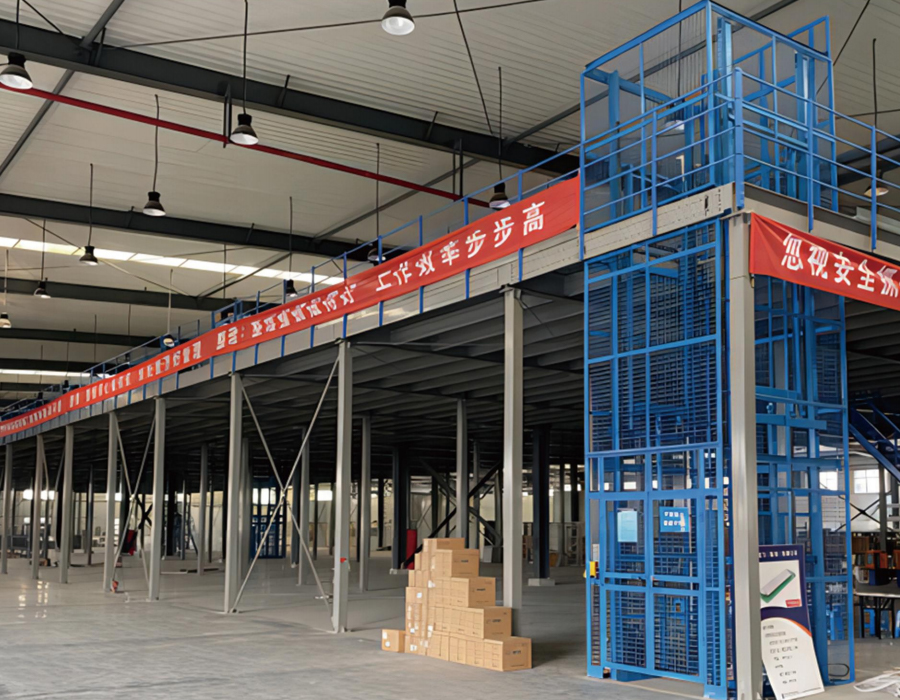

Comhtháthú Iompróirí Ingearacha agus Ardaitheoirí Earraí i nDearadh Córas Seilfeanna Mezzanine

Is bac táirgiúlachta é córas seilfeanna mezzanine a bhraitheann go hiomlán ar staighrí le haghaidh gluaiseacht earraí ingearacha de réir mar a mhéadaíonn tréchur. Is breithniú deartha é comhtháthú iompróirí ingearacha, ardaitheoirí earraí nó ardaitheoirí pailléid isteach sa struchtúr mezzanine nach mór aghaidh a thabhairt air ag an gcéim phleanála leagan amach - tá iarfheistiú na n-eilimintí seo i suiteáil mezzanine críochnaithe i bhfad níos casta agus níos costasaí ná iad a ionchorprú ón tús.

Is é an impleacht struchtúrach a bhaineann le seafta ardaitheoir earraí a théann isteach i deic mezzanine ná go gcaithfidh oscailt an deic a bheith frámaithe go hiomlán le léasacha trimmer struchtúracha a bheidh in ann na hualaí a bheadh ​​á n-iompar ag na giarsaí tánaisteacha briste a atreorú. Aistríonn na bíomaí trimmer na hualaí atreoraithe seo chuig na bíomaí príomhúla is gaire, a chaithfidh a bheith meánmhéide chun an fo-limistéar breise a iompar. Le haghaidh oscailtí ardaitheoirí móra - éilíonn ardaitheoir pailléid le ardán 1,200mm × 1,200mm oscailt deic de thart ar 1,500mm × 1,500mm lena n-áirítear réitigh - is féidir leis na hualaí bhíoma trimmer a bheith suntasach agus d'fhéadfadh go mbeadh gá le colún mezzanine breise in aice leis an oscailt chun cosán ualaigh gearr a sholáthar don bhunsraith.

Taobh amuigh den fhráma struchtúrach, tá aird ar leith ag teastáil ar an gcomhéadan idir an t-ardaitheoir agus an deic mezzanine i dtrí réimse:

• Caoinfhulaingt leibhéalta: Caithfidh ardaitheoirí earraí agus iompróirí ingearach leibhéal an urláir mezzanine a bhaint amach laistigh de ± 5mm de dhromchla an deic críochnaithe chun tralaí agus pailléid a aistriú go réidh. Is féidir le sraonadh struchtúrach an deic mezzanine faoi ualach agus socrú an fhondúireacht ardaitheoir le himeacht ama a bheith ina chúis leis an ardán ardaitheoir agus an deic a bheith éagsúil ón ailíniú tar éis a shuiteáil. Trí fheistí leibhéalta inchoigeartaithe a shonrú ag an bpointe tuirlingthe ardaitheoir, seachas plátaí leac seasta, ceadaítear athailíniú gan mhodhnú struchtúrach.
• Cosaint imeall ag oscailt an deic: Is guais titim é oscailt deic mezzanine don seafta ardaitheoir nuair nach bhfuil an t-ardán ardaitheoir ag leibhéal mezzanine. Is iad na geataí sábháilteachta comhghlasa — geataí nach féidir a oscailt ach amháin nuair atá an t-ardán ardaitheoir i láthair agus cothrom — an tsonraíocht cheart d'aon ardaitheoir earraí a úsáidtear i dtimpeallacht mezzanine le foireann. Ní leor bacainní slabhracha simplí nó geataí insí gan idirghlasáil chun rialacháin sábháilteachta tionscail a chomhlíonadh i bhformhór na ndlínsí.
• Leithlisiú creathadh: Gineann iompróirí ingearacha agus ardaitheoirí cómhalartacha creathadh tréimhsiúil a tharchuireann trína struchtúr gléasta isteach sa fhráma mezzanine. Gan feisteas leithlisithe idir an bonn iompair agus an struchtúr mezzanine, tuirseaíonn an tonnchrith seo naisc boltaithe agus féadann sé dúntóirí seilfeanna a scaoileadh i mbánna cóngaracha thar míonna oibríochta leanúnaí. Ba cheart gléasanna frith-chreathadh nó pillíní leithlisithe ag bunfhráma an iompair a shonrú mar chaighdeán, ní mar uasghrádú roghnach.

Struchtúir Mhezzanine Modúlach vs. Déanta Saincheaptha: An Áit a bhfuil an Difríocht Costais I ndáiríre

Is minic a fhrámaítear an rogha idir córas modúlach seilfeanna mezzanine — tógtha as comhpháirteanna caighdeánaithe, réamh-innealta in incrimintí seasta — agus struchtúr atá saincheaptha go hiomlán mar chomparáid costais simplí ina bhfuil modúlach níos saoire. Tá an frámaíocht seo cruinn i go leor feidhmchlár caighdeánach ach briseann sé síos i gcoinníollacha sonracha nuair a ghineann teorainneacha na gcóras modúlach costais fholaithe nach bhfeictear ach le linn suiteála nó oibríochta seachas sa luachan tosaigh.

Baineann córais modúlach mezzanine amach a n-éifeachtúlacht costais trí mhéideanna colún caighdeánaithe ag incrimintí airde seasta (go hiondúil céimeanna 100mm nó 150mm), réisí bíomaí caighdeánaithe i leithid seasta (go hiondúil 2,000mm, 2,500mm, 3,000mm), agus sonraí nasc réamh-innealtóireacht a dhéantar arís agus arís eile go comhionann trasna an struchtúir. Laghdaíonn an caighdeánú seo go mór an t-am innealtóireachta agus an costas déantúsaíochta le haghaidh lorg coise dronuilleogach mezzanine i bhfoirgnimh le toisí rialta. Tá an chomparáid costais go mór i bhfabhar córais mhodúlacha sna coinníollacha seo faoi 20–35% thar struchtúir saincheaptha coibhéiseacha.

I measc na gcoinníollacha ina gcailleann córais mhodúlacha a mbuntáiste costais tá:

• Céimseata foirgneamh neamhrialta: Chun lorga neamhdhronuilleogacha mezzanine — cruthanna L, coirnéil gearrtha chun colúin a sheachaint, nó mezzanines a théann timpeall ar eilimintí struchtúracha — teastaíonn bíomaí saincheaptha-gearrtha agus sonraí naisc neamhchaighdeánacha a chuireann deireadh le héifeachtacht monaraithe an chórais mhódúil agus ag an am céanna ag coimeád srianta a thoisí incriminteacha seasta.
• Ualaí ard tiubhaithe: Déantar comhpháirteanna modúlach caighdeánacha mezzanine a innealtóireacht chuig rátálacha sonracha UDL. I gcás ina bhforchuireann racaireacht nó trealamh ualaí tiubhaithe a éilíonn léasacha uasghrádaithe nó colúin bhreise laistigh de mhodúl caighdeánach, ní mór an córas modúlach a mhodhnú go háitiúil — rud a chosnaíonn níos mó go minic ná an t-uasghrádú a ionchorprú i ndearadh saincheaptha ón tús.
• Srianta airde daingean: Cuireann córais mhodúlacha cumas teoranta ar fáil chun doimhneacht struchtúrach a íoslaghdú toisc go bhfuil próifílí léasa socraithe ag an raon caighdeánach táirgí. Ligeann déantús saincheaptha barrfheabhsú doimhneacht an léasa ag baint úsáide as bíomaí ceallacha, léasacha caisleáin, nó codanna neamhchaighdeánacha a ghnóthaíonn 100–200mm de spás cloiginn i bhfoirgnimh atá ríthábhachtach ó thaobh airde.

Ár seilfeanna ardán cruach mezzanine stóras tá córais ar fáil i bhfoirmíochtaí saincheaptha modúlach agus láninnealtóireachta araon, arna bhforbairt trínár n-ionad T&F 1,500 méadar cearnach agus a tháirgtear thar sé línte táirgeachta tiomnaithe - rud a chiallaíonn gur féidir an réiteach struchtúrach a mheaitseáil go beacht le céimseata an fhoirgnimh agus na ceanglais ualaigh seachas iallach a chur ar an bhfoirgneamh cloí le greille caighdeánach táirgí.

Socrú Difreálach a Bhainistiú idir Colúin Mhezzanine agus Struchtúir Raca Reatha

I saoráidí trádstórais ina bhfuil córas racála urláir mezzanine suiteáilte cóngarach do racaí pailléid tromshaothair nó atá nasctha go struchtúrach leis, is saincheist inseirbhíse fadtéarmach í socrú difreálach idir na colúin mezzanine agus an raca in aice láimhe nach dtugtar aghaidh uirthi go hannamh i bpleanáil suiteála. Cuireann an dá chineál struchtúir ualaí suntasacha pointí ar leac urláir an stórais, ach déanann siad amhlaidh trí réimsí bonnphlátaí éagsúla, ag déineanna ualaigh éagsúla, agus le stair lódála éagsúla - coinníollacha a tháirgeann rátaí socraíochta éagsúla le himeacht ama.

Is gnách go bhforchuireann colúin mezzanine ualaí pointe marthanacha níos airde ná seasamh raca pailléid - gineann colún mezzanine a thacaíonn 40-60 tona urláir, ualach beo, agus racáil os a chionn brú bonnphláta ord méide níos airde ná raca pailléid caighdeánach ina seasamh faoin lorg céanna. Má tá an dá cheann bunaithe ar an leac coincréite céanna de thiús aonfhoirmeach, beidh an colún mezzanine mar thoradh ar sraonadh leac níos mó agus socrú fadtréimhseach creep ná an raca in aice láimhe ina seasamh. Thar dhá go cúig bliana, is féidir leis an socrú difreálach seo díláithriú ingearach coibhneasta de 5-15mm a tháirgeadh idir na colúin mezzanine agus na sraitheanna raca cóngaracha - is leor chun bogha intomhaiste i uprights raca atá nasctha go fisiciúil leis an struchtúr mezzanine nó iompar i gcoinne an struchtúir mezzanine a chruthú, agus chun fána infheicthe a chruthú ar dhromchla an deic mezzanine a chuireann isteach ar chobhsaíocht pailléid agus láimhseáil trealaimh rothaí.

Is é an cur chuige struchtúrach ceart ná an mezzanine agus aon racáil in aice láimhe a chóireáil mar struchtúir neamhspleácha le comhghluaiseacht d’aon ghnó eatarthu, is cuma cé chomh gar agus atá siad dá chéile. Ba cheart colúin mezzanine a chur ar ancaire leis an leac trí bhonnphlátaí meánmhéide chun brú urláir a theorannú go leibhéal atá comhsheasmhach le hacmhainn imthacaí fadtéarmach an leac, ní hamháin a neart toraidh gearrthéarmach. I gcás inar eol go bhfuil an leac tanaí nó in-chomhbhrúite foghrád, is réiteach fadtéarmach níos iontaofa é feabhsú talún faoi shuímh na gcolún mezzanine — trí ghrútáil dhlúthúcháin nó suiteáil micrea-chairn — ná iarracht a dhéanamh ualaí mezzanine a dháileadh trí bhonnphlátaí ró-mhóra amháin.
