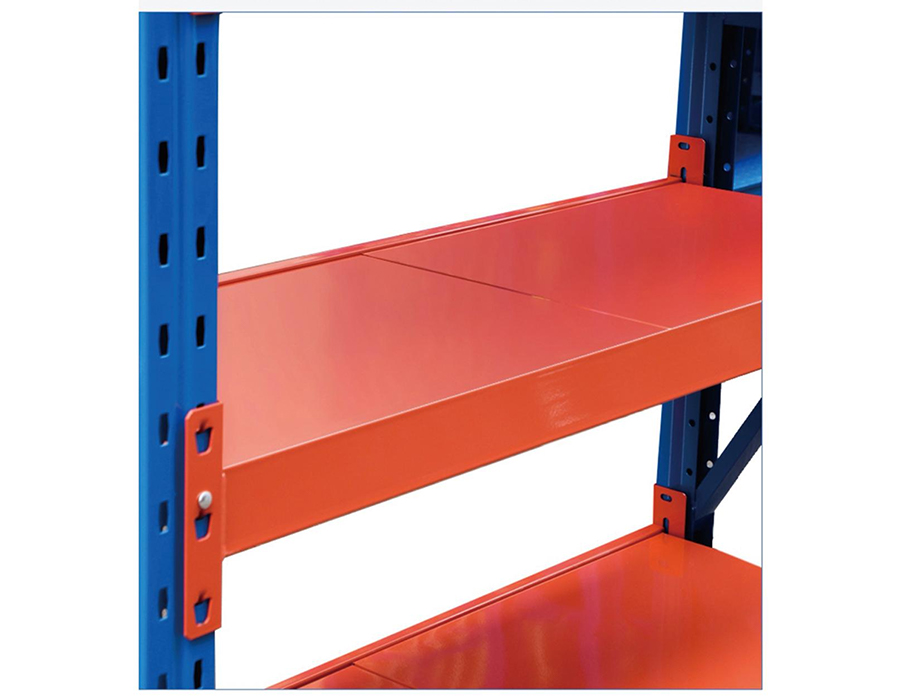

Seilfeanna Gan Bolt ar Dhleacht Meánach (500-800 kg/ciseal)

Mar a Shainmhíníonn Tomhsaire Cruach agus Cruth Próifíl Feidhmíocht Seilfeanna Meán-Dleachta

Seilfeanna meándleachta gan bolta tá sé i lár talún atá éilitheach ó thaobh struchtúir de — caithfidh sé ualaí in aghaidh an tseilf a láimhseáil de ghnáth idir 200 kg agus 500 kg agus fós cost-éifeachtach agus in-athchumraithe. Is iad an dá athróg a chinneann cé acu a sheachadann aonad na rátálacha sin i ndáiríre ná an bonnmhéadar cruach agus céimseata próifíl fuar-rollta an bhíoma. Idirghníomhaíonn an dá fhachtóir seo: ní sháróidh tomhsaire níos tiús i bpróifíl C éadomhain tomhas atá beagán níos tanaí a fhoirmítear i mbosca dúnta nó i bpróifíl de chuid hataí, toisc go rialaíonn móimint táimhe an trasghearrtha — ní meáchan amhábhar — an fhriotaíocht lúbthachta.

Go praiticiúil, is coitianta a tháirgtear bíomaí meán-dhleachta i 1.5 mm, 1.8 mm, nó cruach fuar-rollta 2.0 mm. Méadaíonn an léim ó 1.5 mm go 2.0 mm meáchan an bhíoma thart ar 33%, ach nuair a chuirtear i gcomhar le próifíl optamaithe de chuid hataí é, féadann an toilleadh ualaigh feabhsú 50-70% ag raonta coibhéiseacha. Sin é an fáth gur féidir le dhá aonad seilfeanna a bhfuil an praghas céanna orthu ach a bhfuil sonraí difriúla orthu feidhmiú go difriúil sa réimse. Ag Huijian, déantar ár bpróifílí bíomaí meándleachta a innealtóireacht tríd ár n-ionad T&F intí chun éifeachtúlacht ábhar a chothromú le haschur struchtúrach - idirdhealú a thagann chun solais nuair a dhéanann tú comparáid idir cuair sraonaidh seachas uimhreacha ualaigh rátáilte amháin.

An Loighic Struchtúrtha Taobh thiar de Phatrúin Bréifnithe Colúin Upright

Is é an colún ina seasamh slotted nó bréifneach an ghné shainithe de seilfeanna gan boltaí, ach is annamh a scrúdaítear an patrún bréifnithe féin le linn an tsoláthair. Feidhmíonn perforations colún dhá fheidhm ag an am céanna: soláthraíonn siad na pointí nasc do chónaisc bhíoma, agus laghdaíonn siad limistéar trasghearrtha glan an cholúin, rud a chuireann isteach go díreach ar chumas ualaigh comhbhrúiteach. Tá teannas ag baint leis an dá chuspóir seo – ciallaíonn tuilleadh sliotán bréifnithe níos mó solúbthachta ach níos lú neart colúin.

Ní mór d'uprights meándleachta an chomhbhabhtáil seo a bhainistiú go cúramach. Beidh glanmodal ailt i bhfad níos ísle ag colún le sliotán páirce 50 mm trasna a airde iomlán ná ceann amháin le páirceáil 50 mm amháin sa lárchrios agus cruach soladach ag barr agus ag bun nuair a bhíonn buaicphointí struis comhbhrúiteacha ann. Tá easnacha cabhraithe nó fillteáin righin fadaimseartha i mballa an cholúin idir na sraitheanna bréifnithe mar chuid de cholúin mheán-dleachta ardcháilíochta freisin, rud a chuireann an rigidity torsional a bhaintear as na sliotáin ar ais. Agus colúin ina seasamh á meas, féach do na gnéithe righin seo seachas a bheith ag brath go hiomlán ar an tiús tomhsaire sonraithe.

Baineann cruth trasghearrtha colún le hábhar freisin. Tugann uprights feadáin cearnacha friotaíocht chothromaithe sa dá ais chothrománacha - úsáideach i bhfoirmíochtaí sraitheanna dúbailte ina dtagann ualaí cliathánach ó dhá threo. Sábhálann droim láimhe oscailte nó ingearach C-chainéil costas ábhartha ach ní mór iad a chumhdach nó a chúl-nascadh ar bhealach níos ionsaithí chun casadh faoi ualaí éalárnacha a chosc. I gcás feidhmchláir mheánmhéide a bhfuil ualaí seilf os cionn 300 kg in aghaidh an leibhéil acu, is gnách gurb iad uprights feadán cearnach an tsonraíocht is sábháilte.

Rátálacha Acmhainne Ualaigh: Statach, Dinimiciúla, agus UDL - Cad iad na Bearta Gach

Déantar táirgí seilfeanna meándleachta a mhargú le rátálacha ualaigh nach sainítear i gcónaí go comhsheasmhach trasna soláthraithe. Tá sé riachtanach a thuiscint cad a thomhaiseann gach cineál rátála le sonrú beacht.

I gcásanna fíor-stórála, is beag nach gcomhlíontar an toimhde UDL. Fosaíonn cartáin atá cruachta ar sheilf ar a lorg coise bonn - go minic a chlúdaíonn níos lú ná 60% de dhromchla na seilfe - rud a chruthaíonn próifíl ualaigh chomhchruinnithe i bhfad níos measa ná mar a thuartar sa tsamhail UDL. Is é riail iontaofa an ordóg fachtóir díorthaithe 0.7 × a chur i bhfeidhm ar an toilleadh UDL sonraithe nuair a bhíonn lorg bonn na n-earraí atá á stóráil níos lú ná leath achar na seilfe.

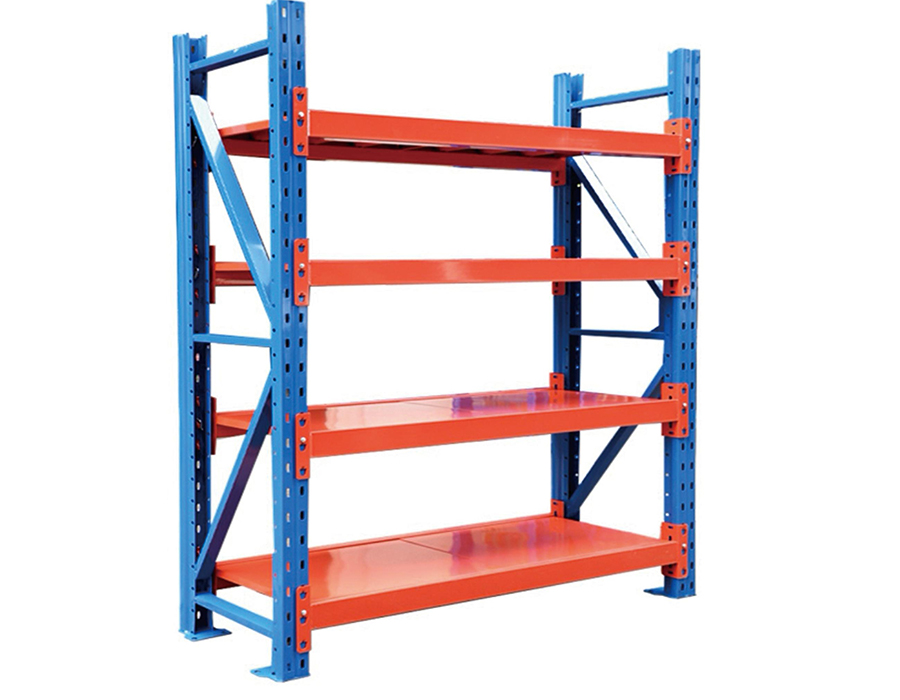

Cumraíocht Bracing agus a Éifeacht ar Chobhsaíocht an Chórais ar Airde

De réir mar a mhéadaíonn airde na seilfeanna meándleachta - go háirithe os cionn 2.0 m - aistríonn an chumraíocht bracing ó ghné áise go riachtanas struchtúrach. Bíonn an chuid is mó de na córais seilfeanna gan bolt ag brath ar phainéil bracing trasnánach nó ais chothrománach chun racáil a chosc, arb é claonadh an fhráma comhthreomharán faoi fhórsaí cothrománacha mar luchtú seilf cliathánach, tionchair thimpiste, nó gníomhaíocht seismeach.

Painéal Cúil vs Córais Tras-Brace

Soláthraíonn cúlphainéil - go hiondúil mogalra sreinge nó leatháin chruach bréifnithe a théann trasna aghaidh iomlán chúil chuan - bracing leanúnach agus dúbailte mar chúlstop chun cosc a chur le míreanna a bhrú amach ar chúl na seilfe. Cuireann siad friotaíocht suntasach racála leis toisc go bhfeidhmíonn siad mar scairt lomadh trasna airde iomlán an chuain. Is é an comhbhabhtáil ná go gcuireann siad bac ar rochtain cúil agus go gcuireann siad meáchan, rud atá tábhachtach i bhfoirmíochtaí piocadh dhá thaobh. Úsáideann córais trasnáin péire strapaí cruach trasnánach a fhoirmíonn X-patrún ar chúl. Tá siad níos éadroime, ceadaíonn siad rochtain ar chúl, agus tá siad níos éasca a shuiteáil, ach braitheann a n-éifeachtacht bracing go mór ar an teannas ceart - ní sholáthraíonn tras-brace bhog beagnach aon fhriotaíocht racála agus is locht suiteála coitianta é sa pháirc.

Bracing Deiridh-Fráma i Rith Fada

I ritheanna seilfeanna níos mó ná sé bhá, ba chóir frámaí bracing idirmheánacha a chur isteach ag gach ceathrú nó cúigiú cuan chun iomadú racála forásach a chosc. Gan frámaí idirmheánacha, is féidir le fórsa cliathánach a chuirtear i bhfeidhm ag foirceann amháin d'fhadtréimhse tarchur trí naisc bhíoma go díreach agus a bheith ina chúis le díláithriú carntha ag an gceann i bhfad - fiú má tá cuma cobhsaí ar gach cuan aonair ina n-aonar. Is mionsonra é seo a dtugann ár bhfoireann theicniúil ag Huijian aghaidh go sainráite i moltaí leagan amach do chliaint ag sonrú rití fada i bhfoirmíochtaí meándleachta ard-bhá.

Breithnithe Comhoiriúnachta Agus Comhpháirteanna Seilfeanna á Meascadh thar Ghlúin nó Soláthraithe

Is minic a bhíonn oibreoirí stórais ag tabhairt aghaidh ar an gcinneadh cibé acu ar cheart bánna seilfeanna nua a chur le suiteáil atá ann cheana ó sholáthraí difriúil, nó comhpháirteanna a cheannaítear i mblianta éagsúla a chomhtháthú nuair a bhíonn a líne táirge nuashonraithe ag monaróir. Tá rioscaí comhoiriúnachta ag baint leis an dá chás nach dtuigtear go leor go dtí an lá suiteála.

• Sliotán agus céimseata: Fiú nuair a fhógraíonn dhá chóras seilfeanna airde 50 mm ina seasamh, athraíonn na toisí sliotán iarbhír - leithead, airde agus doimhneacht rannpháirtíocht na duán - de réir an mhonaróra. D’fhéadfadh go mbeadh doimhneacht rannpháirtíochta 2-3 mm níos lú ná mar a bhí beartaithe ag cónascaire léasa a bhfuil an chuma air go bhfuil sé ina shuí i gceart, rud a laghdaíonn an fhriotaíocht tarraingthe amach faoi fhórsaí ardaithe le corrlach díréireach mór.
• Toisí trasghearrtha colún: D'fhéadfadh go mbeadh ainmniúchán ainmniúil 60 × 60 mm nó 80 × 80 mm ag baint le feadáin chearnógacha ó mhonaróirí éagsúla ach tá difríocht idir iad ó thaobh toise seachtrach iarbhír, tiús balla agus ga cúinne. Bíonn tionchar aige seo ar cé acu an n-oirfidh spásálaithe ró-roinnte, trasbhrístí agus plátaí coise ó chóras amháin don chóras eile i gceart.
• Doimhneacht bíoma agus tiús deic: Nuair a dhéantar bíomaí ó chórais éagsúla a mheascadh, d’fhéadfadh airde dhromchla an deic seilf a eascraíonn as a bheith ar neamhréir laistigh de rith – rud a chruthódh guaiseacha tuislithe do phiocairí agus do threalamh láimhseála meicniúil. Ciallaíonn sé freisin nach suíonn gabhálais cosúil le roinnteoirí agus ráillí bruscair atá deartha le haghaidh doimhneacht léasa amháin ar an taobh eile.
• Idirghníomhaíochtaí brataithe dromchla: Is féidir le creimeadh galbhánach tarlú nuair a théann cóireálacha dromchla miotail neamhionanna i dteagmháil lena chéile i dtimpeallachtaí tais. Is iondúil go mbíonn riosca íseal ag baint le hairde ghalbhánuithe te-tumtha le bíomaí atá brataithe le púdar a mheascadh, ach teastaíonn leicneáin inslithe nó bratuithe comhoiriúnacha chun gabhálais alúmanaim a chomhcheangal le cruach since-brataithe i dtimpeallachtaí aeir salainn.

Is é an cur chuige is sábháilte agus suiteáil atá ann cheana féin á leathnú ná foinse a fháil ón monaróir bunaidh agus an ghiniúint táirge céanna a shonrú. I gcás nach féidir é sin a dhéanamh, is céim fíoraithe íosta ach riachtanach í feistiú trialach meicniúil na gcomhpháirteanna ionadaíocha roimh ordú mórchóir.

Leithead agus Doimhneacht Bhá a Bharrfheabhsú le haghaidh Stóráil Pallet-Comhoiriúnach ar Dhleacht Meánach

Seilfeanna Gan Bolt le Meán-Dleacht a úsáidtear go minic i dtimpeallachtaí hibrideacha ina stóráiltear pailléid caighdeánach nó leath-phailléid taobh le cartáin scaoilte. Sna cásanna seo, ní mór na toisí ainmniúla bá a mheaitseáil go cúramach le caighdeáin lorg pailléid chun spás a chur amú nó crochóga neamhshábháilte a sheachaint.

Tá lorg difriúil ag pailléid chaighdeánacha Euro (1200 × 800 mm) agus pailléid GMA (1219 × 1016 mm), agus ní dhéanfaidh bá toisí do cheann acu freastal barrmhaith ar an gceann eile. Le haghaidh stórála pailléid Euro ar sheilfeanna meándleachta, soláthraíonn réise bíoma 1300 mm agus doimhneacht seilf 850 mm maolán imréitigh 50 mm ar gach taobh - atá leordhóthanach chun teagmháil léis a sheachaint faoi ghnáthshocrúchán ach níl sé chomh flaithiúil sin chun gluaiseacht pailléid cliathánach suntasach a cheadú. Maidir le pailléid GMA, is íosmhéideanna níos oiriúnaí iad réise 1400 mm agus doimhneacht 1100 mm.

Rialaíonn doimhneacht na seilfe freisin an féidir an dara sraith pailléid a stóráil tosaigh le cúl gan cumraíocht tiomnaithe domhainstórála. Teastaíonn doimhneacht de 1700 mm nó níos mó le stóráil pailléid dhá dhoimhne ar seilfeanna meándleachta, rud a éilíonn go hiondúil bhíoma tacaíochta lárnaigh chun sraonadh lár-réise a chosc ar leibhéal na seilfe íochtair nuair is féidir le hualaí comhcheangailte pailléid dul thar 600 kg. Cuireann an léas láir seo costas leis ach níl sé soshannta maidir le sláine struchtúrach ag na hualaí agus na raonta sin.

Friotaíocht Sheismeach agus Tionchair: Mar is cóir Seilfeanna Meán-Dleachta a Mheastóireacht i gCriosanna Riosca

I réigiúin ina bhfuil gníomhaíocht sheismeach mheasartha — catagóir a áiríonn codanna suntasacha de oirthear agus i ndeisceart na Síne — teastaíonn meastóireacht ar chórais seilfeanna meándleachta thar na rátálacha caighdeánacha ualaigh statacha. Feidhmíonn fórsaí seismeacha go cothrománach ar ábhar na seilfeanna, agus is féidir leis na hualaí táimhe a ghineann earraí trom ar na seilfeanna uachtaracha a bheith níos mó ná friotaíocht cliathánach na gcóras caighdeánach cónascaire gan bolt le linn imeacht luasghéaraithe talún.

Is iad na príomh-pharaiméadair le meastóireacht a dhéanamh ar fhriotaíocht lomadh bonn an chórais, arb é an fórsa cothrománach iomlán is féidir leis na seilfeanna a sheasamh sula n-imíonn an fráma, agus neart tarraingt an chónascaire faoi luchtú ingearach agus cliathánach le chéile. Déantar tástáil ar chónaisc bíomaí meándleachta caighdeánacha faoi choinníollacha luchtaithe ingearacha amháin. Faoi lódáil chomhcheangailte - is é sin an toradh a bhíonn ar chásanna seismeacha nó tionchair - laghdaítear doimhneacht rannpháirtíochta éifeachtach agus bíonn an cónascaire faoi strus rothlach ag an bpointe crúcaí. Feidhmíonn córais le bioráin glasála tánaisteacha nó treisithe gearrthóg táthaithe i bhfad níos fearr faoi na coinníollacha seo.

• Ancaireacht urláir: I gcriosanna seismeacha riosca, ba cheart go mbeadh gach seilfeanna meándleachta os cionn 1.8 m ar airde ancaire urláir beag beann ar chobhsaíocht neamhspleách faoi ualach statach. Is sonraíochtaí tipiciúla iad boltaí ancaire leathnaithe isteach i gcoincréit le trastomhas íosta M10 agus doimhneacht leabaithe 80 mm le haghaidh suiteálacha meándleachta.
• Luchtú barr-seilf laghdaithe: Is cleachtas caighdeánach é na hearraí is troime a stóráil ar na seilfeanna níos ísle, ach i gcomhthéacsanna seismeacha tá bunús struchtúrach aige lasmuigh den chobhsaíocht: laghdaítear lárionad íochtair an domhantarraingthe go díreach ar an nóiméad cealaithe faoi luasghéarú cothrománach. Is féidir le laghdú 20% ar ualach barr-seilf an nóiméad cúlaithe a laghdú le corrlach díréireach níos mó ag brath ar chóimheas airde-go-doimhneacht an fhráma.
• Naisc idir sraitheanna: Ba cheart raonta dúbailte sraithe meándleachta a nascadh le bíomaí ceangail idir sraitheanna ag barr an fhráma. Cuireann siad seo cosc ​​ar an dá shraith ó racáil go neamhspleách i dtreonna contrártha - modh teipe ar a dtugtar "racáil siosúr" - a d'fhéadfadh a bheith ina chúis le titim fráma fiú nuair a bheadh ​​gach sraith aonair tar éis maireachtáil go neamhspleách ón bhfórsa cliathánach.

Ionchorpraímid cúinsí feidhmíochta seismeacha inár sonraíochtaí táirge meándleachta, agus spreagtar cliaint i gcriosanna ardriosca dul i gcomhairle lenár bhfoireann innealtóireachta go luath sa chéim phleanála tionscadail chun a chinntiú go gcuirtear moltaí cumraíochta cuí isteach sa leagan amach ón tús.
